各種標識サポートのご紹介

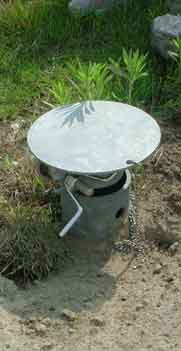

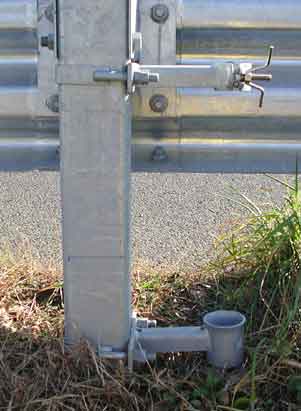

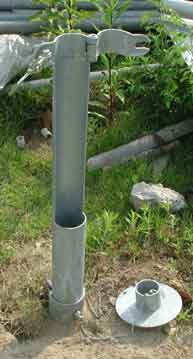

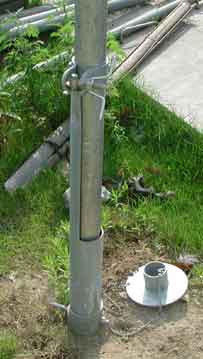

 ガードレール支柱取付式  土中埋込伸縮型

 □125用固定型 φ139.8固定型     収納時  伸縮時  使用時

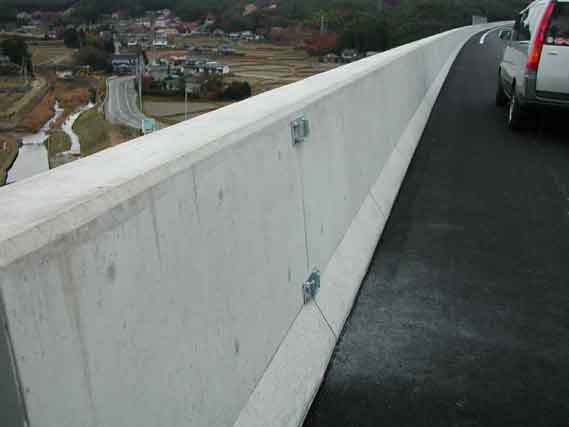

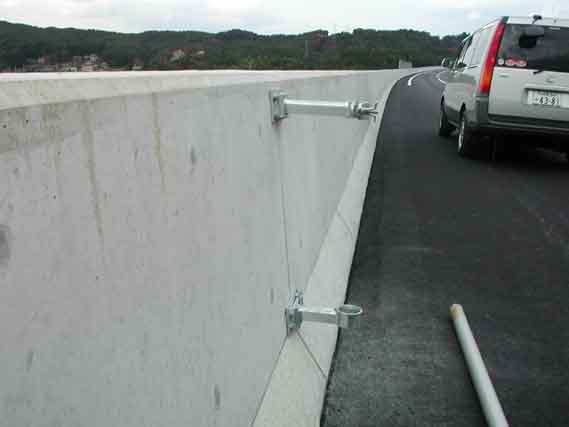

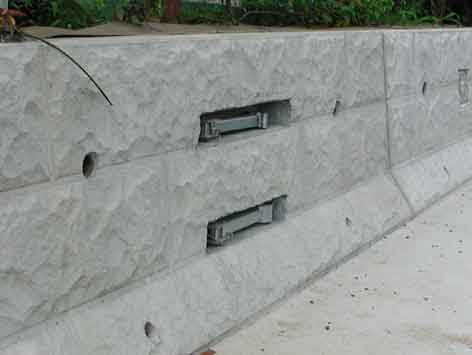

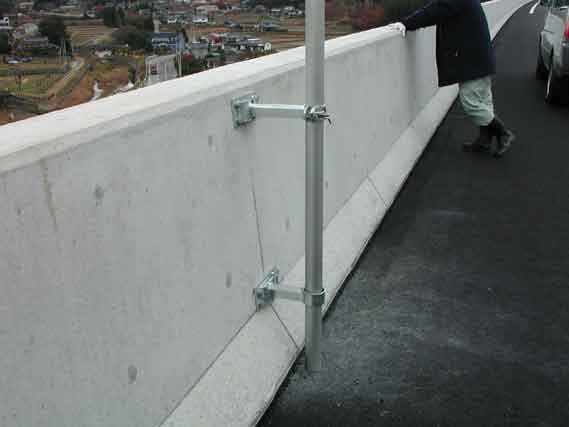

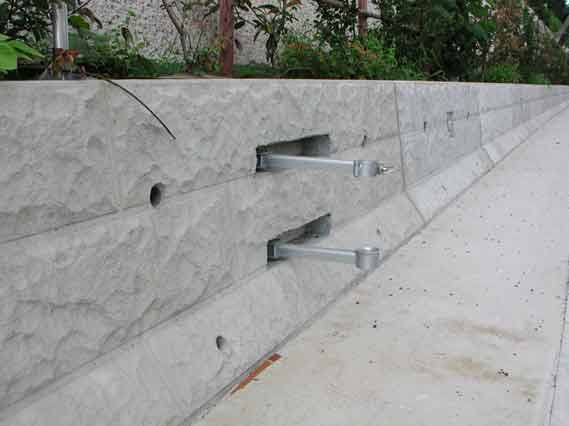

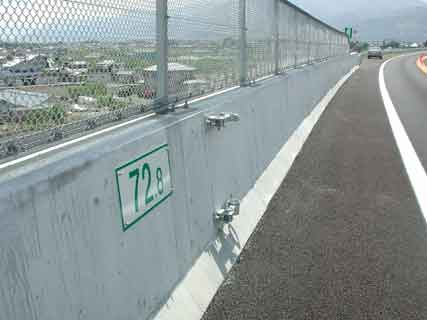

フロリダ高欄横可動型 フロリダ高欄埋込横可動型
 収納時  使用時  収納時  使用時
 フロリダ高欄脱着式
 通常時  標識サポート取付時 標識ポール固定時

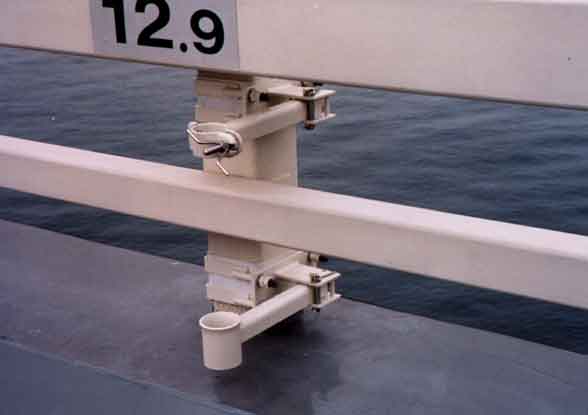

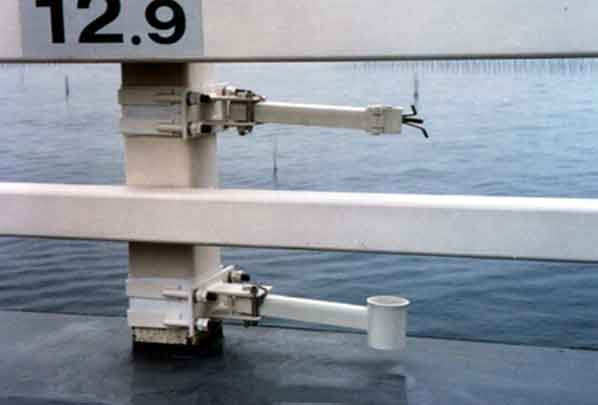

鋼製高欄取付横可動型
 収納時  使用時
標識サポートには、一見シンプルな工具ですが、細部には様々な工夫が施されています。
その一例をご紹介します。

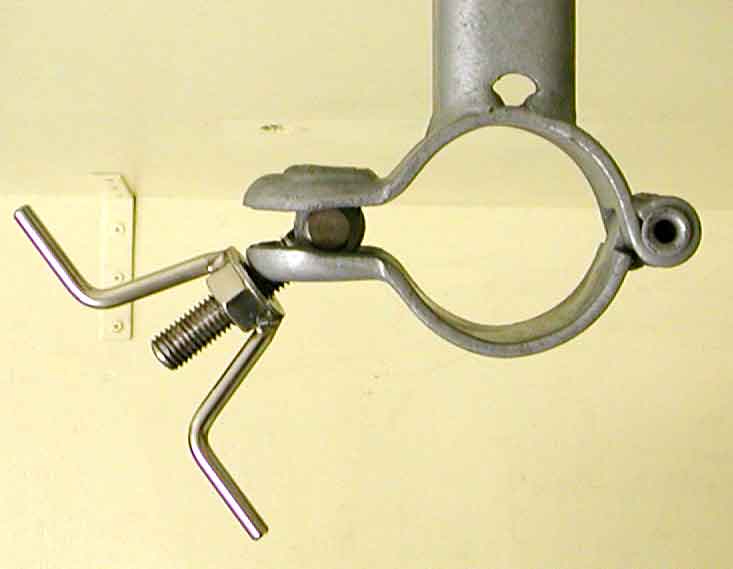

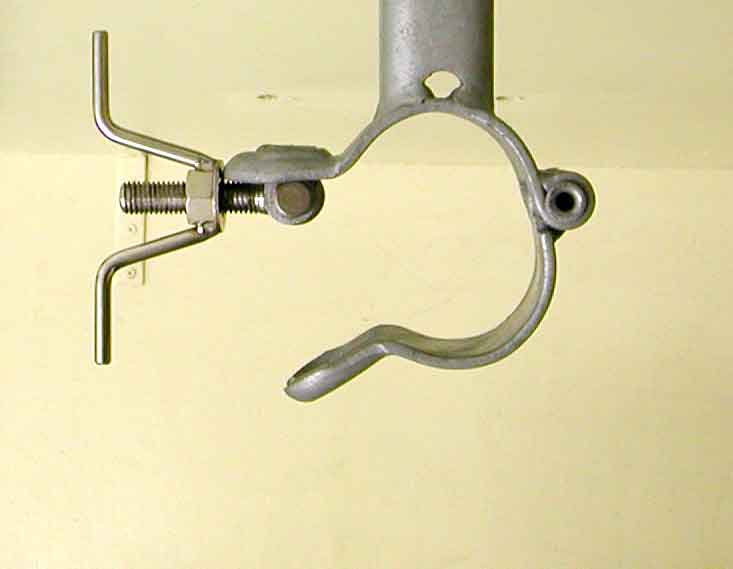

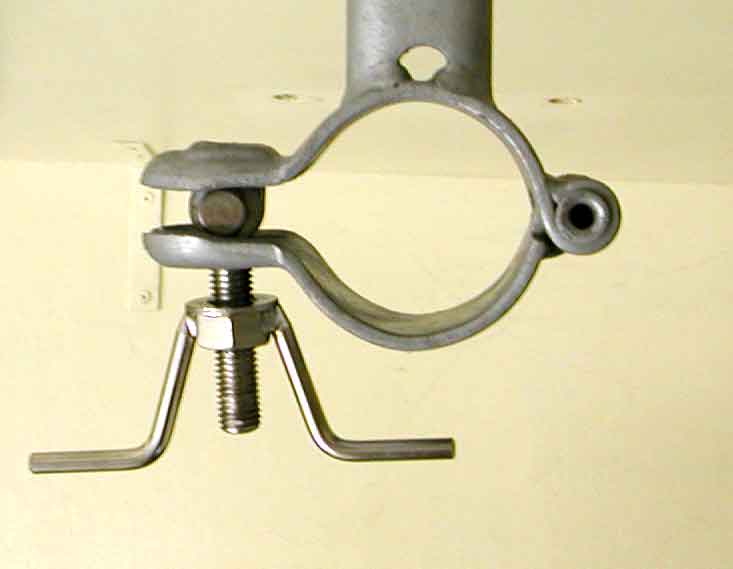

 上部金具の把持機構
 ｸﾗﾝﾌﾟを開く。  ｸﾗﾝﾌﾟを閉じて、標識ﾎﾟｰﾙを把持する。  ﾎﾞﾙﾄを回し、ﾎﾟｰﾙを固定する。工具を使用することなく、固定できる。

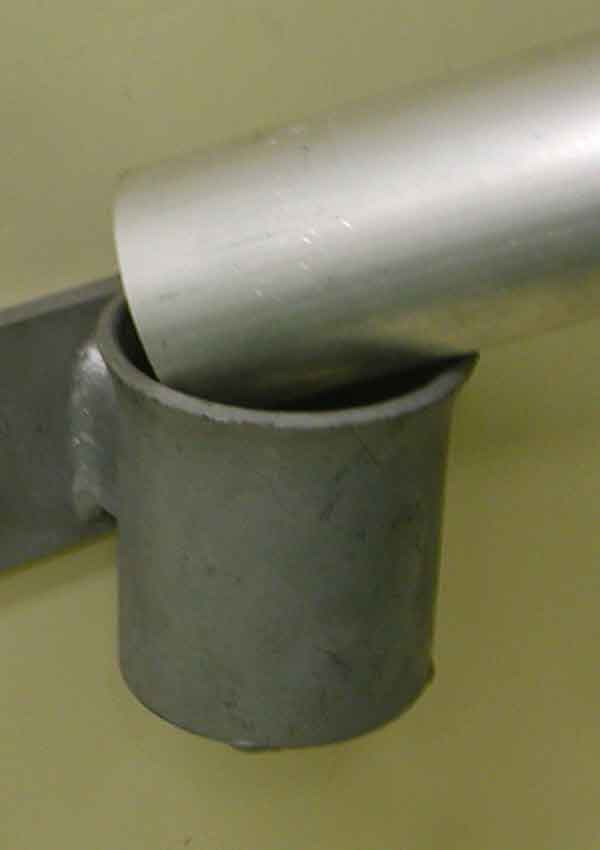

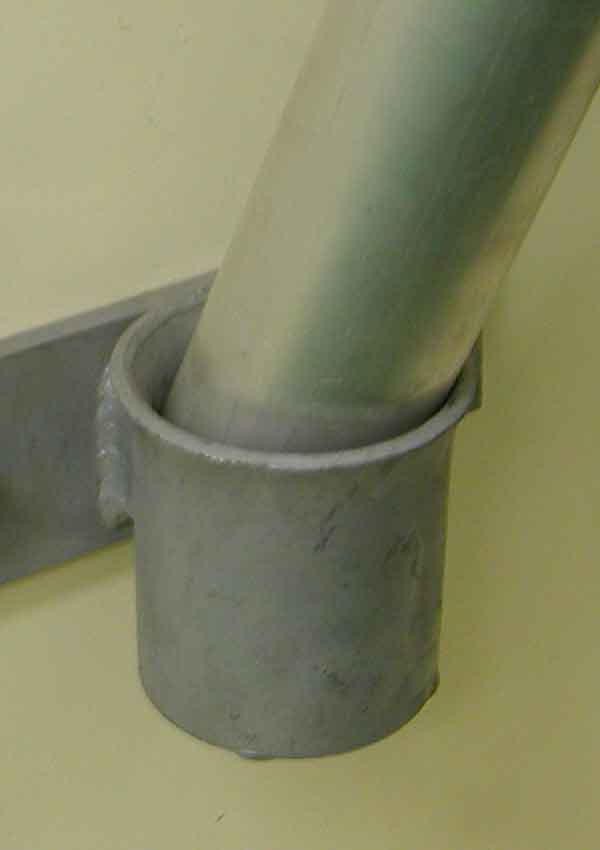

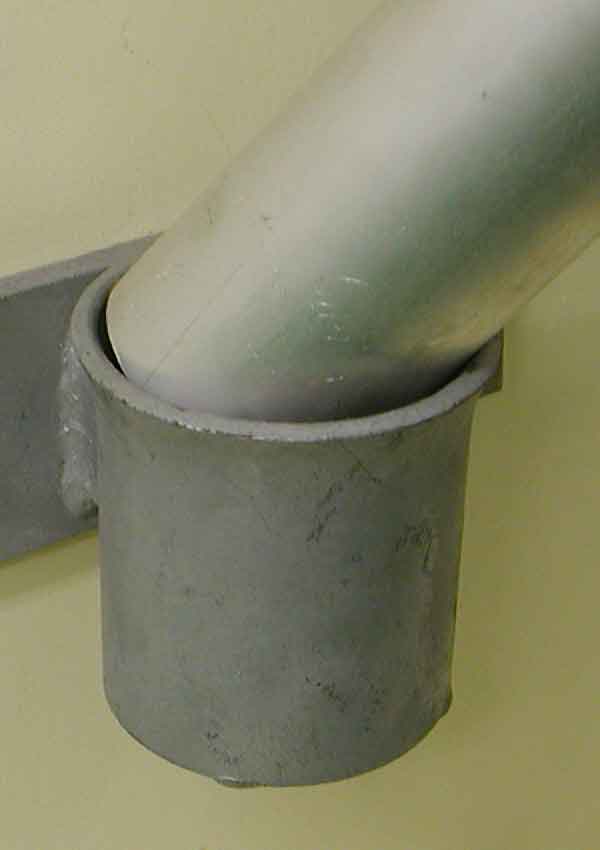

 下部金具のｽﾗｲﾄﾞ機構

 金具開口部に、標識ﾎﾟｰﾙの下端をあてる。  標識ﾎﾟｰﾙの自重を金具に持たせ、ゆっくりと起こす。  金具に案内され、標識ﾎﾟｰﾙが挿入できます。標識ﾎﾟｰﾙを傷つけることはありません。
